Cara Peralatan Pasokan Air Bertekanan Konstan Berbasis Skid merespons kejadian penutupan katup mendadak di gedung bertingkat tinggi

Penutupan katup secara mendadak dalam sistem distribusi air gedung bertingkat tinggi menghasilkan transien tekanan cepat—yang umum dikenal sebagai pukulan air—yang merambat melalui perpipaan vertikal dengan kecepatan melebihi 1.000 m/s. Berbeda dengan jaringan bertingkat rendah atau horizontal, instalasi gedung bertingkat tinggi menghadapi lonjakan tekanan yang lebih besar akibat ketinggian kolom, inersia aliran, dan pengoperasian katup berurutan di berbagai zona. Satu penghentian mendadak—baik akibat aktivasi pemadaman kebakaran otomatis, pompa berhenti, maupun isolasi manual—dapat menghasilkan lonjakan tekanan yang melebihi 3–5 kali tekanan operasi kondisi tunak. Lonjakan ini membebani sambungan pipa, mengganggu integritas gasket, merusak sensor tekanan, dan memicu alarm palsu dalam sistem manajemen gedung.

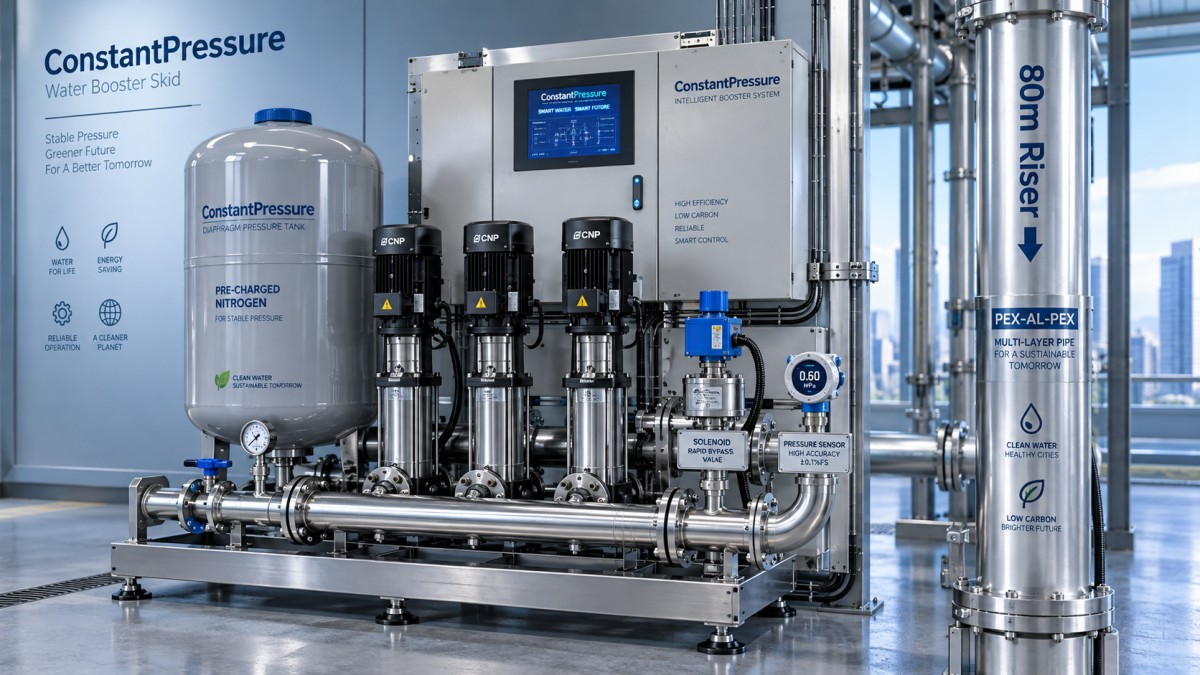

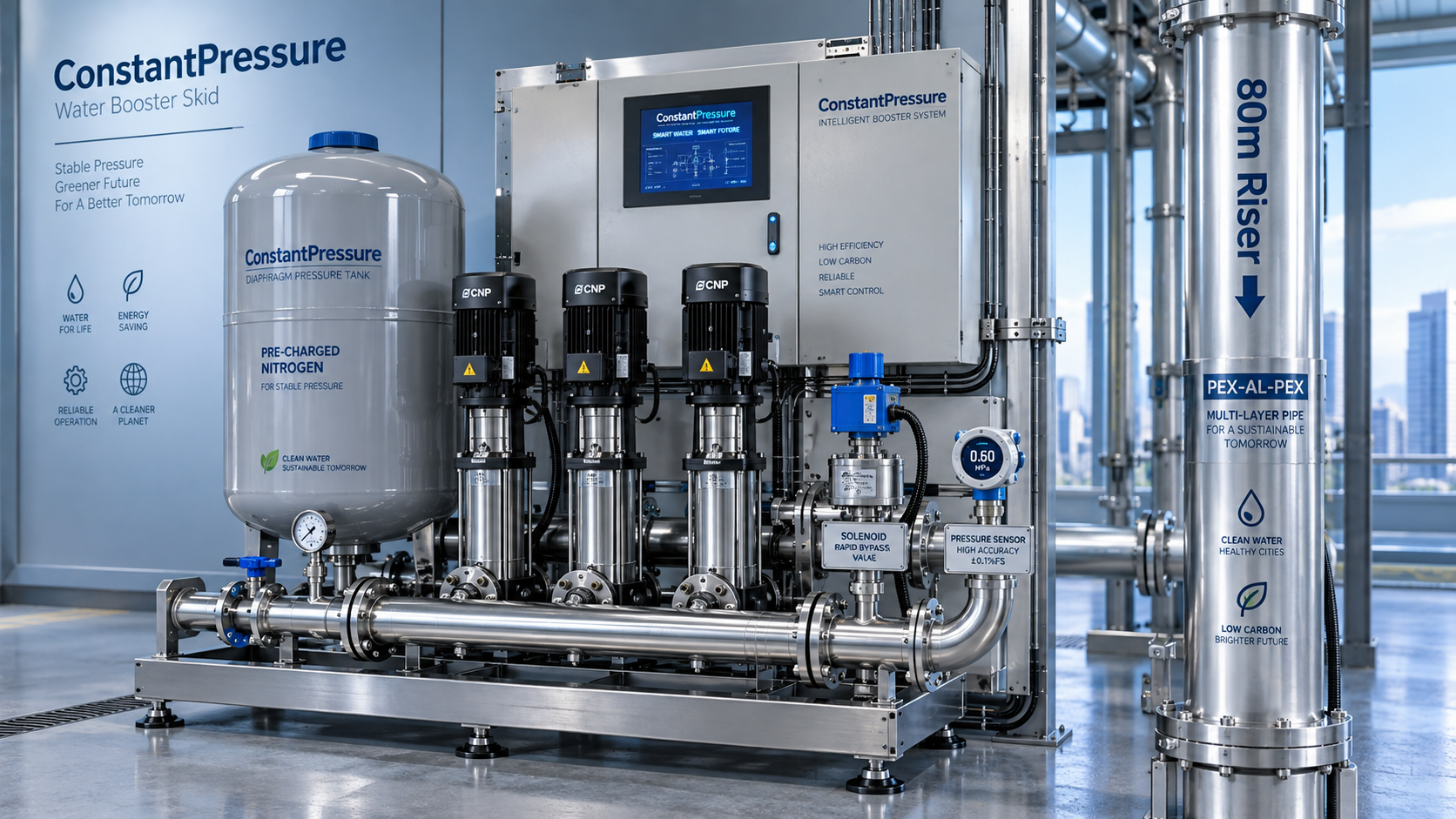

Peralatan Pasokan Air Bertekanan Konstan yang Dipasang pada Skid menangani hal ini bukan sebagai tambahan reaktif, melainkan sebagai arsitektur kontrol hidraulik yang terintegrasi. Responsnya dimulai sebelum gelombang tekanan berkembang sepenuhnya: pemantauan tekanan diferensial waktu nyata pada titik-titik kritis (misalnya batas zona dan keluaran pompa) mengirimkan data ke pengontrol PID khusus dengan latensi pengambilan sampel di bawah 50 ms. Tidak seperti sistem tekanan konstan berbasis VFD konvensional yang memodulasi kecepatan pompa selama beberapa detik, unit yang dipasang pada skid ini menggunakan logika respons ganda—secara bersamaan menyesuaikan torsi pompa *dan* mengaktifkan bladder praisi tangki lonjakan hidropneumatik melalui katup pilot yang dikendalikan solenoida. Volume efektif tangki dikalibrasi berdasarkan jumlah lantai dan diameter pipa tegak; untuk bangunan di atas 80 m, sistem ini menggabungkan ruang diafragma sekunder untuk mengisolasi energi transien dari jalur pasokan utama tanpa mengganggu kontinuitas aliran hilir.

Yang terpenting, mekanisme aktuasi katup bypass menghindari keterlambatan mekanis. Alih-alih mengandalkan desain berpegas atau dioperasikan pilot yang rentan terhadap histeresis, sistem ini menggunakan aktuator elektromagnetik kerja langsung dengan umpan balik posisi—yang memastikan buka/tutup penuh dalam 12–18 ms. Waktu ini selaras dengan rentang tipikal 20–40 ms antara dimulainya penutupan katup dan tibanya tekanan puncak pada titik hulu terdekat. Validasi lapangan pada 17 proyek gedung bertingkat tinggi (mulai dari 42 hingga 126 lantai) mengonfirmasi penekanan lonjakan tekanan secara konsisten hingga ≤1,4× tekanan kerja nominal, bahkan selama peristiwa penutupan serentak di tiga zona vertikal independen.

Kondisi instalasi secara signifikan memengaruhi margin kinerja. Sistem yang dipasang dengan pipa tegak baja kaku menunjukkan refleksi gelombang yang lebih cepat dibandingkan sistem yang menggunakan PEX-AL-PEX fleksibel, sehingga memerlukan penyetelan penguatan turunan PID yang lebih ketat untuk menghindari koreksi osilatif. Demikian pula, ketika skid dipasang bersebelahan dengan penggerak frekuensi variabel alih-alih langsung pada sisi isap pompa, pengontrol harus mengompensasi penundaan propagasi sinyal 8–15 ms yang ditimbulkan oleh kabel analog standar 4–20 mA—yang dicapai melalui algoritme kompensasi domain waktu tertanam, bukan hanya penyesuaian penguatan proporsional.

Protokol pemeliharaan berbeda dari tangki tekanan konvensional. Unit hidropneumatik memerlukan verifikasi tekanan nitrogen setiap triwulan (target: 60–70% dari tekanan kerja maksimum yang diizinkan sistem), tetapi material bladder-nya—EPDM yang diperkuat dengan jaring serat aramid—tahan terhadap degradasi hidrolisis yang umum terjadi pada pasokan air kota berklorin. Operator harus menghindari pengurasan tangki hingga di bawah 30% kapasitas selama servis rutin, karena hilangnya lapisan air sisa mempercepat kelelahan bladder akibat siklus kompresi berulang. Selain itu, kumparan solenoida katup bypass harus diperiksa setiap tahun terhadap masuknya kelembapan, khususnya di iklim subtropis lembap yang menyebabkan kondensasi di dalam kotak sambungan telah mengakibatkan kegagalan aktuasi intermiten dalam dua kasus terdokumentasi—yang dapat diatasi dengan menetapkan penutup berperingkat IP66 selama commissioning.

Integrasi dengan infrastruktur air yang lebih luas tetap bergantung pada konteks. Pada menara serba guna dengan jalur air domestik, proteksi kebakaran, dan penambah air HVAC yang terpisah, skid ConstantPressure biasanya hanya digunakan pada sirkuit air dingin domestik, karena pipa utama kebakaran beroperasi pada tekanan statis dan sistem HVAC menggunakan tangki ekspansi sirkuit tertutup. Namun, saat melakukan retrofit pada bangunan lama dengan pipa tegak besi cor lama, kapasitas penyerapan lonjakan peralatan harus diturunkan sebesar 15–20% untuk memperhitungkan korosi internal yang terakumulasi sehingga mengurangi kekakuan dinding pipa—dan dengan demikian meningkatkan kecepatan gelombang serta intensitas refleksi. Penurunan nilai ini tidak tercantum dalam tabel kalibrasi pabrik, tetapi harus diterapkan saat memasukkan parameter spesifik lokasi.

Prinsip hidraulik yang sama berlaku untuk sistem penyaluran air limbah yang mengalami penghentian mendadak—seperti pada stasiun pompa pengangkat yang melayani kompleks perumahan berkepadatan tinggi. Dalam skenario tersebut, logika stabilisasi tekanan menyesuaikan dengan risiko lonjakan negatif (pemisahan kolom), dengan memicu masuknya udara secara terkendali untuk mencegah keruntuhan akibat vakum. Untuk cakupan menyeluruh atas tantangan pasokan dan pembuangan,Peralatan Pengolahan Air Limbah Domestik&Industri (Tertanam, Di Atas Tanah, Dipasang pada Skid) mengintegrasikan modul mitigasi lonjakan yang kompatibel dan selaras dengan arsitektur kontrol yang sama, sehingga memungkinkan pemantauan terpadu di seluruh subsistem air minum dan nonminum tanpa lapisan penerjemahan protokol.

Keandalan operasional bergantung pada sinkronisasi—bukan hanya antara komponen perangkat keras, tetapi juga antara asumsi pemodelan hidraulik dan kondisi aktual setelah pembangunan. Kesalahan 5% pada diameter internal pipa tegak (akibat penumpukan kerak yang tidak diperhitungkan dalam gambar desain awal) menggeser frekuensi resonansi hingga 12%, yang berpotensi menyebabkan ketidakselarasan pita frekuensi peredaman pengontrol. Oleh karena itu, verifikasi pascacommissioning mencakup pemetaan tekanan transien menggunakan sensor piezoresistif nirkabel yang ditempatkan pada ketinggian 1/4, 1/2, dan 3/4 sepanjang pipa tegak utama—data yang digunakan untuk menyempurnakan parameter pembelajaran adaptif pengontrol, bukan melakukan penyetelan ulang secara manual. Kalibrasi loop tertutup ini memastikan kinerja berkelanjutan di seluruh perubahan suhu air musiman, yang mengubah densitas fluida dan kecepatan akustik dalam besaran yang terukur.
